Совершенствование техники приема радиовещательных программ Посмотрим теперь, как совершенствовалась техника радиоприема. Радиовещательный приемник должен быть массовым, а следовательно, простым, дешевым и легким в производстве. Вот чем объясняются долгая популярность и широкое распространение детекторных приемников. Но желание принимать и дальние станции всегда жило в каждом радиослушателе, а тем более радиолюбителе. В 20 - 30-е годы был очень популярен одноконтурный двухламповый приемник с регенеративным детектором. Он давал неплохие результаты при относительной простоте конструкции. Дальнейшее совершенствование приемников происходило двумя путями. В приемнике прямого усиления устанавливали несколько радиоламп. Одна, максимум две усиливали высокую (радио) частоту. Затем устанавливали детектор и несколько ламп для усиления низкой (звуковой) частоты. Была предложена и специальная система обозначения таких приемников из букв и цифр- Первая цифра означала число каскадов усиления радиочастоты. Вторая буква тип детектора: V ламповый, К - кристаллический (полупроводниковый). Третья цифра число каскадов усиления звуковой частоты. Например, I-V-2 был достаточно сложным приемником с одним каскадом усилителя радиочастоты (УРЧ) (привыкайте к сокращениям!), ламповым детектором и двумя каскадами усилителя звуковой частоты (УЗЧ). Детекторный приемник в этой системе обозначался как 0-К-0.

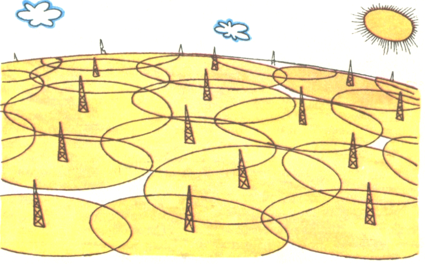

Сеть синхронного радиовещания Сразу стали очевидны и недостатки приемника прямого усиления. Чем больше каскадов УРЧ, тем, казалось бы, лучше приемник. Но перестраивать одновременно несколько контуров (ведь в каждом каскаде УРЧ минимум по одному контуру), сложно, а параметры контуров изменяются по диапазону, при этом меняется и усиление, и избирательность. Еще хуже обстоит дело в многодиапазонных приемниках, где надо переключать катушки нескольких контуров. Если в диапазонах длинных (ДВ) и средних волн (СВ) с недостатками приемника прямого усиления еще можно мириться, то для диапазона коротких волн построить хороший приемник прямого усиления практически невозможно.
Приемник прямого усилителя 1-V-1 В ламповых приемниках прямого усиления середины 30-х годов
применялись радиолампы в больших стеклянных баллонах. Это уже не
простейшие триоды. На триоде трудно сделать усилитель радиочастоты,
поскольку паразитная обратная связь через емкость сетка анод
приводит к самовозбуждению. Появились экранированные лампы тетроды с
двумя сетками. Вторая сетка служила как бы экраном между управляющей
сеткой и анодом; она так и называлась экранирующей. А чтобы не
мешать и даже способствовать движению электронов, на нее подавался
положительный потенциал. Но электроны, ускоренные полем экранирующей
сетки, бомбардировали анод, вызывая вторичную эмиссию электронов из
анода, которым ничего не оставалось, как осесть на экранирующей
сетке. Этот динатронный эффект устранили введением третьей сетки,
антидинатронной (защитной), расположенной вблизи анода и имеющей
редкие витки. Третья сетка соединялась с катодом. У лампы появился
пятый электрод, и она стала называться пентодом. Пентоды имели
отличные характеристики и широко использовались вплоть до недавнего
времени.
Тетрод и пентод Другой путь усовершенствования приемников состоял в использовании
супергетеродинной схемы, которую изобрел француз JI. Леей еще в 1917
году, а построил американец Э. Армстронг в 1919 году. Принцип
супергетеродинного приема состоит в том, что принятые колебания
преобразуются по частоте на фиксированную промежуточную частоту. На
ней и происходит основное усиление сигнала. А поскольку
промежуточная частота фиксирована, в усилителе промежуточной частоты
(УПЧ) можно использовать много контуров, составляя из них полосовые
фильтры, дающие необходимую избирательность. Уменьшается и опасность
самовозбуждения, поскольку наводки от УПЧ на вход приемника уже не
страшны, ведь он и входные цепи настроены на разные частоты.
Супергетеродин Входной сигнал от антенны поступает на преобразователь частоты,
где, смешиваясь с сигналом гетеродина, образует промежуточную
частоту (ПЧ). Для подавляющего большинства радиовещательных
приемников она выбирается равной 465 кГц. Эта частота лежит как раз
между диапазонами длинных и средних волн, на ней не работают
радиовещательные станции. Например, мы настроили приемник на
радиостанцию, работающую на частоте fc = 873 кГц в диапазоне СВ.
Гетеродин при этом возбуждается на частоте fT = 1338 кГц, а в
смесителе преобразование частот происходит по закону fr-fc=fn, (1338
- 873 = 465 кГц). Далее сигнал усиливается УПЧ на частоте 465 кГц и
детектируется так же, как и в приемнике прямого усиления.
Интерференционные свисты в радиоприемнике В результате образуется два сигнала промежуточной частоты один
полезный, другой мешающий. Естественно, что между этими сигналами
возникают биения опять-таки интерференционный свист. Более того,
преобразование частоты возможно не только на основной частоте, но и
на гармониках гетеродина. Если сигналы помех на входе приемника
достаточно сильны, то в преобразователе частоты могут возникать и
гармоники частоты сигнала. Чтобы учесть и этот эффект, формулу для
определения частот побочных каналов приема придется еще более
усложнить. Что же делать, чтобы избежать подобных недостатков?
Правильно проектировать приемник! Важен выбор режима
преобразовательного каскада, обеспечивающий его линейность, важна
высокая избирательность входного контура, важен рациональный монтаж
приемника. Факторов очень много. Поэтому и качество работы двух
приемников, собранных по похожим схемам, может оказаться совершенно
разным. Вращаешь ручку настройки одного и часто слышишь свисты: "И...и...у...у,
у...у...и...и". Вовсе не значит, что они приходят из эфира. Свисты
возникают в самом приемнике! У одного эфир кажется забитым
станциями, но это впечатление обманчиво, просто у этого приемника
много побочных каналов приема. Обратите внимание: хотя станций и
много, передачу большинства из них не то что слушать - разобрать
трудно. Хороший приемник мало свистит, станции принимаются чисто, а
между станциями есть "чистые" промежутки. Возьмите любой
транзисторный приемник, послушайте его работу. Потом присоедините к
нему большую внешнюю антенну и снова пройдитесь по диапазонам.
Заметили, насколько возрос уровень помех? Благодаря возросшему
уровню всех сигналов стали заметнее побочные каналы приема.
Занимательная электроника, читать далее.
