Колебательный контур
Не пора ли нам с вами немного поговорить и о том, как создаются
электрические колебания. Вообще-то ничего нет проще! Раз маятник
колеблется по синусоидальному закону, то не так уж сложно
преобразовать его механические колебания в электрические.
Спектр сигнала при AM синусоидальным
колебанием
Преобразователь колебаний маятника в
электрический сигнал
И устройство, вполне пригодное для этой цели, нам уже
встречалось. Вспомните простейший датчик углового положения фюзеляжа
самолета. Если жесткий отвес с грузом на конце заставить колебаться
подобно маятнику, то с движка потенциометра можно будет снять
синусоидальный электрический сигнал. Есть только два существенных
"но", из-за которых подобные устройства не нашли практического
применения.
Первое "но"-частота генерируемых колебаний оказывается слишком
низкой. Сколько раз в секунду может качнуться маятник? Два, три, от
силы десять, если маятник достаточно короткий. А нужны гораздо
большие частоты. И второе "но"-однажды запущенный маятник
покачается-покачается да и остановится. Колебания с постоянно
уменьшающейся до нуля амплитудой называются затухающими. Обычно же
требуются колебания с неизменной амплитудой, то есть незатухающие.
Нельзя же, например, допустить, чтобы громкость приема радиостанции
постепенно уменьшалась и сходила на нет! Следовательно, необходимо
устройство, подталкивающее наш маятник в такт его собственным
колебаниям. Такое устройство есть в любых часах. Масса гирь или сила
пружины через анкерное колесо периодически подталкивают маятник, и
часы не останавливаются. Воистину это гениальное изобретение-часы-является механическим
аналогом электронного генератора незатухающих колебаний.
Чтобы повысить частоту, надо уменьшить размеры маятника. При этом
удобнее использовать для возвращения маятника в исходное положение
после каждого колебания не силу тяжести, а силу упругости. Так
устроен пружинный маятник. Его частота повышается с увеличением
упругости подвеса и уменьшением массы груза. Тогда можно и совсем
отказаться от пружины пусть работает упругость самого материала
грузика! Образец такого маятника -упругий стерженек или пластинка,
колеблющаяся по толщине. Остается открытым вопрос, как заставить
пластинку колебаться. Можно ударом. Но колебания будут затухающими.
Играли когда-нибудь на ксилофоне? Если даже и не играли, то
представляете себе устройство этого музыкального инструмента. Удар
молоточка по пластине вызывает звук, а высота тона соответствует
частоте колебаний пластинки. Обратите внимание: чем меньше
пластинка, тем выше частота создаваемых ею колебаний, тем выше и тон
звучания. А частота колебаний упругой пластинки при размерах ее
менее сантиметра будет лежать в неслышимом ультразвуковом диапазоне
и может достигать десятков миллионов колебаний в секунду (десятков
мегагерц). Как же построить анкерное колесо, пригодное для столь
высоких частот? К счастью, природа сама позаботилась о том, чтобы
изобретатели не выдумывали подобных "микроколес".
Пружинный маятник и колебания стержня по
толщине
Некоторые кристаллические вещества, в том числе кварц, сегнетова
соль и ряд искусственных керамик, обладают пьезоэлектрическим
эффектом. Если кристалл сжать, на его поверхности появятся
электрические заряды. Растянуть - снова появятся заряды, но уже
противоположного знака. Как это объяснить физически? Да очень
просто, на житейском примере. Из подошвы вашего ботинка выступает
гвоздь, и ходить стало больнопри каждом
шаге гвоздь колется. Вы вооружаетесь молотком и плоскогубцами,
снимаете ботинок и... никакого гвоздя не обнаруживаете. Надели
ботинок снова, наступили - колет! Причина очевидна: гвоздь выступает
только под тяжестью ноги, сжимающей подошву, которая при этом
деформируется, уменьшается по толщине. Пьезокристалл содержит
решетку положительных ионов и такую же решетку отрицательных ионов,
как бы вложенную в первую. При деформации кристалла положительные
ионы выступают наружу, подобно гвоздям из подошвы, создавая на этой
поверхности положительный заряд. А на противоположной поверхности
выступают отрицательные ионы, создавая такой же заряд
противоположного знака. Изменился знак деформации (сжали, вместо
того чтобы растягивать) - изменился и знак зарядов на поверхностях
кристалла.
При колебаниях пьезоэлемента (так называют пьезоэлектрическую
пластинку, вырезанную из кристалла) на поверхности пластинки
появляется переменный заряд, изменяющийся по синусоидальному закону
с частотой ее колебаний. Заряд можно снять, усилить специальным
усилителем электрических колебаний и снова подвести к пластинке.
Вступит в действие обратный пьезоэффект
при сообщении пластинке заряда она деформируется. Таким образом, в
пластинке пьезоэлектрика можно поддерживать незатухающие колебания.
Особо высокой стабильностью к изменениям температуры и других
параметров окружающей среды обладают кварцевые пьезоэлементы-резонаторы. Поэтому генераторы с кварцевыми резонаторами
широко используют для получения незатухающих колебаний высокой
частоты. Видели кварцевые часы? Может быть, такие часы у вас уже
есть? Их сердце кварцевый генератор. Его высокочастотныеколебания с помощью интегральных микросхем делят по частоте,
получая таким образом секундные, минутные, часовые и другие
импульсы. Они, в свою очередь, управляют ходом стрелки или
показаниями цифрового индикатора. Нестабильность кварцевых часов,
т.е. точность их хода, составляет около 3- Ю-6. Это значит, что
кварцевые часы "уходят" менее чем на одну секунду за несколько дней.
Вот так еще раз, уже в наши дни, подтвердилась прозорливость
Христиана Гюйгенса, выбравшего эталоном времени период колебаний
маятника!
Колебания пьезокристалла
Пьезокварцевый генератор есть на любой радиовещательной станции.
Его называют задающим, поскольку он определяет частоту излучаемого
станцией сигнала. Стабильность радиочастотных кварцевых генераторов
составляет 10~6...10~7, а при термостабилизации кварца и особо
тщательном проектировании всего задающего генератора может достигать
Ю-12. Кварцевые генераторы имеют много достоинств, но в то же время
и один существенный недостаток-их нельзя
перестраивать по частоте. На заре радиотехники пьезокварцевые
резонаторы не использовались, да и соответствующей технологии
производства их не было. Резонатором, т. е. устройством, совершающим
колебания вполне определенной частоты, служил колебательный контур.
Он и теперь очень широко применяется в любых радиотехнических
устройствах: передатчиках, приемниках, резонансных усилителях и
многих-многих других.
Колебателъный контур
Колебательный контур состоит всего из двух элементов
- катушки индуктивности L и конденсатора С. Поскольку у каждой из
этих деталей всего по два вывода, логично соединить их между собой,
как показано на рисунке. Получился параллельный колебательный
контур. Конденсатор с катушкой очень дружны и действуют так. Если на
конденсаторе оказывается некоторый заряд, он немедленно стекает
через катушку, создавая в ней ток. Вокруг витков катушки возникает
магнитное поле. Конденсатор отдал весь заряд, и ток в катушке достиг
максимума. Но катушка в долгу не остается: возникшее магнитное поле
поддерживает ток еще некоторое время (четверть периода колебаний) и
этот ток перезаряжает конденсатор. Катушка тоже отдала все-энергия
ее израсходована полностью, зато конденсатор снова зарядился и запас
почти столько же энергии, сколько ранее отдал катушке. Снова он
разряжается на катушку, формируя вторую полуволну, или второй
полупериод колебания. Так взаимовыручка двух друзей, катушки и
конденсатора, позволяет получать электрические колебания. Однако
колебания будут затухающими из-за неизбежных потерь энергии на
активном (т.е. действительном, реальном) сопротивлении проводов
катушки, соединительных проводников, потерь в диэлектрике
конденсатора и в материале, из которого изготовлен каркас катушки.

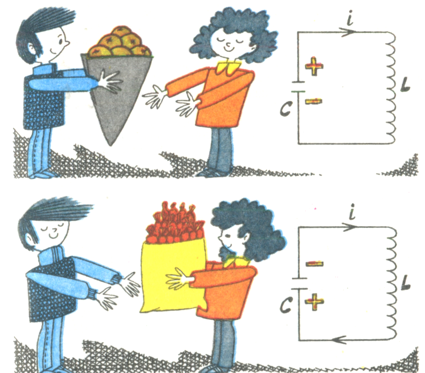

Энергия конденсатора отдается катушке и
энергия катушки отдается конденсатору
Колебания в контуре происходят по
синусоидальному закону так же, как и колебания механического
маятника
Для любого резонатора можно определить параметр, называемый
добротностью и обозначаемый буквой q (от англ. quality-качество,
добротность). Чтобы долго не мудрствовать с использованием
математики, определим добротность не совсем строго, зато физически
просто и понятно: добротность численно равна числу колебаний,
совершаемых резонатором в процессе их затухания. Если строже, то
добротность равна числу колебаний, совершаемых до тех пор, пока их
амплитуда не уменьшится примерно до 1/10 первоначального значения.
Например, если механический маятник толкнули и он качнулся 15 раз,
то его добротность и равна 15. Добротность механических маятников
обычно составляет 10...200. Примерно такое же значение добротности
может иметь и обычный радиочастотный колебательный LC-контур. А вот
пьезокварцевые резонаторы обладают добротностью до нескольких сотен
тысяч. Это, кстати, одна из причин, почему генераторы,
стабилизированные кварцем, отличаются таким высоким постоянством
частоты. Стабильность частоты генераторов, выполненных на
LC-контурах, на несколько порядков хуже.
Скорость перезарядки конденсатора катушкой в колебательном контуре
определяется их емкостью и индуктивностью, поэтому и период
колебаний зависит только от этих величин. В соответствии с хорошо
известной формулой Томсона
T=2nкорень
квадратный (LC).
Частота колебаний обратно пропорциональна периоду /= 1/Т. Частоту
(говорят частоту настройки) колебательного контура можно изменять,
изменяя емкость конденсатора или индуктивность катушки. Конденсатор
переменной емкости есть в любом радиоприемнике. Вот как устроен
сдвоенный блок конденсаторов переменной емкости (КПЕ) с воздушным
диэлектриком.
Пакет статорных пластин неподвижен, а роторные пластины при вращении
оси вдвигаются в зазоры между статорными, увеличивая таким образом
емкость каждого из входящих в блок конденсаторов. Сдвоенным блоком
КПЕ можно перестраивать по частоте одновременно два колебательных
контура, что и делается в совремснных радиоприемниках. Настройка
индуктивностью применяется значительно реже, главным образом потому,
что индуктивность труднее изменять в широких пределах. Основной
способ изменения индуктивностиэто
вдвигание внутрь катушки ферромагнитного сердечника.
Сердечник концентрирует и усиливает магнитный поток, увеличивая тем
самым и индуктивность. Подстроечный винтовой сердечник есть почти в
каждой катушке индуктивности. Он служит для первоначальной подгонки
индуктивности при настройке и регулировке приемника или другого
устройства. Нет блока КНЕ в автомобильных приемниках эти приемники
традиционно настраивают индуктивностью. Не догадываетесь почему?
Причина простапри движении по тряским
дорогам пластины блока КПЕ вибрировали бы, сбивая настройку
приемника!
Итак, колебательный контур используют в радиоприемниках для
настройки на частоту желаемой радиостанции. А где же еще? Во
множестве различных устройств! В радиопередатчиках, например.
Кварцевый резонатор устанавливают только в задающем генераторе,
определяющем частоту излучаемого сигнала радиостанции. Но после
задающего генератора следуют каскады усиления мощности, и в них
кварцевые резонаторы применить нельзя - кристалл рассыпался бы в
пыль при тех мощностях высокочастотных колебаний, которые характерны
для этих каскадов. А колебательный контур может работать при любых
мощностях, лишь бы катушка была намотана достаточно толстым проводом
да конденсатор имел достаточный зазор между пластинами (иначе в
конденсаторе проскакивали бы искры!).
Колебательные контуры применяют и в усилителях высокочастотных
колебаний. В отличие от низкочастотных, апериодических усилителей,
высокочастотные усилители получили название резонансных. Они
усиливают только колебания тех частот, на которые настроены их
колебательные контуры. Еще лет десять - пятнадцать назад
высокочастотный усилитель вообще нельзя было построить без
колебательных контуров - активные элементы, лампы или транзисторы
того времени не позволяли этого сделать. Но времена меняются, и с
разработкой замечательных высокочастотных транзисторов стало
возможным создать усилители, одинаково хорошо работающие в громадной
полосе частотот звуковых до сверхвысоких,
например от 300 Гц до 300 МГц! Но такая широкая полоса частот отнюдь
не всегда нужна, и тогда по-прежнему широко используют традиционные
резонансные усилители с колебательными контурами в каждом каскаде.
Есть еще одно очень важное применение колебательных контуров,
собственно, даже и не контуров, а некоторого числа катушек и
конденсаторов, включенных по определенной схеме. Система этих
элементов образует электрический фильтр. Поговорим о них подробнее,
но прежде разберемся, что же общего характерно для всех описанных
случаев применения колебательного контура? Ответ дан в заголовке
следующего параграфа.
