Что легче, выпрямить гвоздь или переменный ток?

Справедливости ради надо заметить, что за прошедшие несколько сотен лет технология выпрямления гвоздей заметно не изменилась. Этого совсем нельзя сказать о технологии выпрямления переменного тока. Прежде всего: а зачем его выпрямлять? Преимущества переменного тока очевидны: при передаче на большие расстояния напряжение можно повысить с помощью трансформатора. Ток в линии передачи при этом во столько же раз уменьшится, ведь одна и та же передаваемая мощность равна произведению тока и напряжения: Р = IV. Значит, для передачи высокого напряжения подойдут провода меньшего сечения, уменьшатся их нагрев и потери мощности при передаче. Теперь в силовых сетях используют только переменный ток. Но во многих случаях необходим постоянный ток. Он нужен для питания электронных устройств, зарядки аккумуляторов. Тяговые двигатели постоянного тока имеют значительно лучшие характеристики. Поэтому поезда метро, трамваи и троллейбусы работают на постоянном токе. Лишь в последние годы электровозы на железных дорогах стали переводить на переменный ток, но электродвигатели на них по-прежнему работают на постоянном токе. Значит, промышленности и транспорту необходимы устройства, превращающие переменный ток в постоянный.

В технике часто используют принципы, уже известные, выдвинутые давным-давно или подсказанные самой природой. В рассматриваемом случае подходят два принципа: мышеловки и i-орки. Обобщенный принцип мышеловки заключается в следующем: некоторая дверца открывается легко, если двигаться с одной стороны, и не открывается если двигаться с другой. Этот принцип используется в любом клапане, например в клапане насоса для накачивания волейбольного мяча.

Электронная лампа -тоже клапан. Выпрямить переменный ток может самая простая двухэлектродная лампа диод, содержащая анод и катод. Носители заряда электроны излучаются накаленным катодом и двигаются к аноду только тогда, когда он заряжен положительно. При этом через диод проходит электрический ток.

Выпрямитель па вакуумной лампе кенотроне

Если же на аноде отрицательный потенциал, электроны отталкиваются и тока через диод нет. Если на анод диода подать переменное напряжение, а последовательно с диодом включить нагрузку, то в цепи нагрузки будет проходить пульсирующий ток одного направления, т.е. уже почти постоянный. Для уменьшения пульсаций тока параллельно нагрузке включают сглаживающие конденсаторы или используют многофазные схемы выпрямителей. Долгие годы вакуумный диод был единственным прибором для выпрямления переменного тока. У него было много недостатков. Трудно получить большой ток: нужен мощный катод, излучающий большой поток электронов, а на его накал тратится большая мощность. Анод под ударами электронов тоже сильно разогревается. В результате вакуумная двухэлектродная лампа кенотрон не может выпрямить ток с высоким коэффициентом полезного действия. Для питания радиопередатчиков и других мощных установок изобрели газонаполненные диоды газотроны, дуговые лампы, "поджигаемые" только во время положительных полуволн переменного напряжения, и многое другое. Но главная проблема снижение мощности, рассеиваемой внутри выпрямителя, оставалась нерешенной. Поэтому, например, до последнего времени и не было электровозов, работающих на переменном токе, поскольку не было эффективных выпрямителей.

Но разговорившись о ламповых выпрямителях, мы как-то забыли про другой принцип получения однонаправленного движения принцип горки. Катиться с горки легко, а взбираться трудно. А если горка очень крутая и скользкая то просто невозможно.

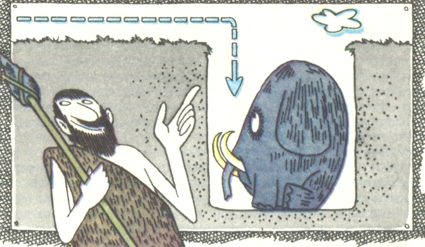

Похожим принципом пользовались еще первобытные охотники, устраивая ямы-ловушки. Зверь может упасть в яму, и выбраться из нее ему уже вряд ли удастся. А что если и для электрических зарядов устроить такую горку, разумеется электрическую, чтобы они легко скатывались под горку, но не могли выбраться назад? Подобная горка называется потенциальным барьером. Он обязательно образуется в месте контакта двух веществ с различными типами проводимости дырочным (р- тип) и электронным (n-тип). Веществами могут быть полупроводник р- типа и металл или два полупроводника р- и n-типов проводимости.

Яма-ловушка

Потенциальный барьер, образующийся в р-п переходе

Полупроводниковый диод пропускает ток только в одном направлении

Вот как это происходит. В веществе с проводимостью n-типа избыток свободных электронов, а в веществе с проводимостью p-типа, напротив, электронов не хватает. Разумеется, электроны устремляются оттуда, где "густо", туда, где "пусто". А дырки двигаются в противоположном направлении. Очень образный пример, иллюстрирующий природу и движение электронов и дырок, приведен в учебнике физики для вузов Г. А. Зисмана, О. М. Тодеса: электрон можно представить как капельку воды над поверхностью, а дырку- как пузырек воздуха под ней. Одна и та же сила тяжести заставляет капельку двигаться вниз, а пузырек воздуха вверх. Подобным же образом электроны и дырки перемещаются в противоположных направлениях под действием одного и того же электрического поля.

Контакт р- и n-полупроводников назван р-n переходом. Итак, дырки и электроны двинулись через переход. Долго ли будет продолжаться их движение? Наверно, нет. Как и на любом перекрестке, должен вспыхнуть красный свет, прекращающий движение по переходу.

Однополупериодный выпрямитель

Ведь в результате движения зарядов -область получает отрицательный, заряд, а n-область положительный. В точке контакта возникает электрическое поле, препятствующее (как красный свет светофора) дальнейшему движению. Теперь дыркам, чтобы попасть в "-область, надо забраться на потенциальную горку высотой Uф, т. е. преодолеть потенциальный барьер. То же самое относится и к электронам: поскольку они отрицательны, то и горка со склоном вниз для них препятствие. Значение Uф определяется только свойствами веществ, образующих переход, и еще немного зависит от температуры.

А вот теперь начинается самое интересное. В любом полупроводниковом диоде есть р-n переход. Собственно, кроме перехода диод имеет лишь корпус и выводы. Диод пропускает ток только в одном направлении. Давайте мысленно поэкспериментируем. Приложим внешнее напряжение "плюсом" к n -обласги, а "минусом" к р -обласги. Этим мы только увеличим высоту горки или потенциального барьера. При этом всякое движение зарядов через переход прекратится и тока в цепи не будет. Поменяем полярность внешнего напряжения. Это уменьшит высоту потенциального барьера, и, следовательно, уже ничто не будет мешать носителям заряда двигаться через переход, т. е. в цепи появится электрический ток.

Полупроводниковый диод пропускает ток только в одном направлении. Это направление называется прямым, а ток прямым, или отпирающим. Допустимое значение прямого тока определяется площадью контакта и для мощных диодов может составлять десятки ампер. В то же время значение обратного тока обычно пренебрежимо мало и исчисляется микроамперами. Если нужно выпрямить еще больший ток, несколько полупроводниковых диодов соединяют параллельно.

Двухполупериодный выпрямитель

Сглаживающий фильтр

Схема простейшего выпрямителя на полупроводниковом диоде мало отличается от приведенной схемы выпрямителя с кенотроном. Она даже упрощается становится ненужной обмотка силового трансформатора, питающая накал лампы. Но у такого выпрямителя, называемого однополупериодным, есть недостаток: ток в нагрузку течет лишь во время одного полупериода переменного напряжения. Чтобы "заставить работать" и второй полупериод, устанавливают второй диод и наматывают еще одну обмотку (вторичную) силового трансформатора. Напряжения на диодах UA и UB имеют противоположную полярность, они противофазны. Поэтому диоды выпрямителя работают поочередно: когда один диод проводит ток, другой заперт, и наоборот. У нас получился двухполупериодный выпрямитель. Ток в нагрузке теперь пульсирует с частотой 100 Гц, а не 50, как ранее. В простейших случаях пульсации устраняются конденсатором большой емкости, когда же требуется более точное сглаживание, используют фильтр нижних частот.

Аналогичными свойствами обладает и мостовая схема выпрямителя.

Мостовой выпрямитель

В ней используются четыре диода, зато нужна только одна вторичная обмотка трансформатора. Ток в нагрузке мостового выпрямителя имеет точно такой же вид, как и у двухполупериодного. Специально для мостовых выпрямителей выпускаются блоки из четырех диодов в одном корпусе.

Полупроводниковые диоды легки, компактны и отличаются очень высоким КПД. Область их применения обширна -от детектирования слабых сигналов в радиоприемнике до выпрямления тока при мощностях в сотни киловатт в грузовых электровозах. Теперь на вопрос, поставленный в заголовке раздела, мало-мальски сведущие в электронике люди ответят: "Выпрямить переменный ток? Разумеется, нет ничего проще!".
