Конструкция элементов радиолокационных станций Необходимо сказать несколько слов о конструкции отдельных элементов разработанных радиолокационных станций. Мощный генератор высокой частоты для локаторов, работающих в диапазоне метровых волн, выполняется на электронных лампах, как правило триодах. Но колебательный контур, состоящий из катушки и конденсатора, уже не пригоден, поскольку катушка для частот в десятки и сотни мегагерц должна быть маленькой, а это несовместимо с высокой мощностью колебаний. Поэтому катушка вырождается в отрезок двухпроводной линии, выполненной из толстых медных трубок. Линия настраивается передвижным короткозамыкающим мостиком. Симметричная линия лучше всего совмещается с двухтактным генератором, схема которого и показана на рисунке. Конденсатора в контуре нет -его роль выполняют междуэлектродные емкости ламп. Через них осуществляется и обратная связь. Часть переменного анодного напряжения через емкость анод-катод возбуждает другой контур линию, включенную между катодами ламп. Ее настройкой подбирают нужную для возбуждения колебаний фазу напряжения обратной связи. Сетки ламп заземляют по высокой частоте. Отбор мощности ВЧ колебаний осуществляют петлей связи, расположенной вблизи анодной линии. Напряжение анодного питания подают на короткозамыкающий мостик этой линии через ВЧ дроссель (катушку индуктивности), изолирующий источник питания от ВЧ колебаний.

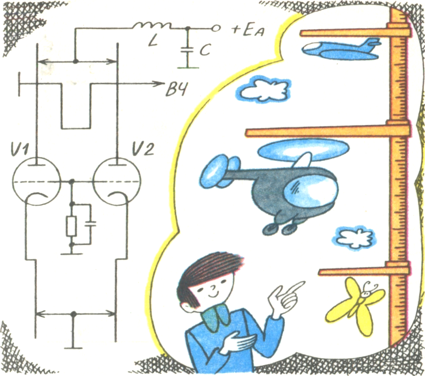

Триодный ВЧ генератор Генератор будет работать в импульсном режиме, если его питать не
постоянным анодным напряжением, а мощными высоковольтными
импульсами. Они генерируются в устройстве с тиратроном
-газоразрядной лампой, поджигаемой управляющим импульсом. Пока
тиратрон погашен, накопительный конденсатор С заряжается через
дроссель с большой индуктивностью L от высоковольтного источника.
Ток заряда невелик, а время заряда может достичь периода повторения
импульсов. Короткий запускающий импульс поджигает тиратрон, и
генератор ВЧ оказывается подключенным к накопительному конденсатору,
заряженному до высокого потенциала (десятки киловольт). Генерируется
очень короткий радиоимпульс, причем анодный ток ВЧ генератора может
достичь десятков ампер. Заряд конденсатора расходуется в течение
нескольких микросекунд или даже долей микросекунды, генерация
прекращается, и тиратрон гаснет. Конденсатор С снова начинает
медленно заряжаться через дроссель L. Если бы ВЧ генератор заставили
работать при такой мощности несколько дольше, то электроды лампы
неминуемо расплавились бы, выгорели или испарились. Только благодаря
краткости импульсов ничего этого не происходит, а средняя мощность
генератора оказывается для него невысокой и вполне безопасной.
Импульсный генератор Для перехода к дециметровым, а потом и к сантиметровым волнам ВЧ генератор с двухпроводными линиями оказался непригодным. Ведь длина линии составляет менее четверти длины волны, так какой же она должна быть на волне, скажем, 3 см? Кроме того, время пролета электронов в лампе оказывается больше периода колебаний, что полностью нарушает работоспособность триода. И здесь нашли выход. Длинные линии-контуры заменили объемными резонаторами. Что же это такое? Поясним на примере. Возьмем ВЧ контур, содержащий индуктивность в виде катушки всего из одного витка и небольшой конденсатор. Будем стараться повысить его резонансную частоту, не уменьшая размеров. Но как, разве это можно? Можно. Подключим вторую такую же катушку-виток параллельно первой. Общая индуктивность уменьшится, а частота возрастет. Подключим третью, четвертую и т.д., пока витки не образуют сплошную стенку вокруг конденсатора. Получился тороидальный объемный резонатор. Раздвинем пластины, чтобы уменьшить емкость и еще повысить частоту. Образовался цилиндрический объемный резонатор. Его размеры составляют от нескольких длин волн до половины длины волны, соответствующей резонансной частоте. Энергия подводится к объемному резонатору и выводится из него с помощью штыря, петли или отверстия связи.
